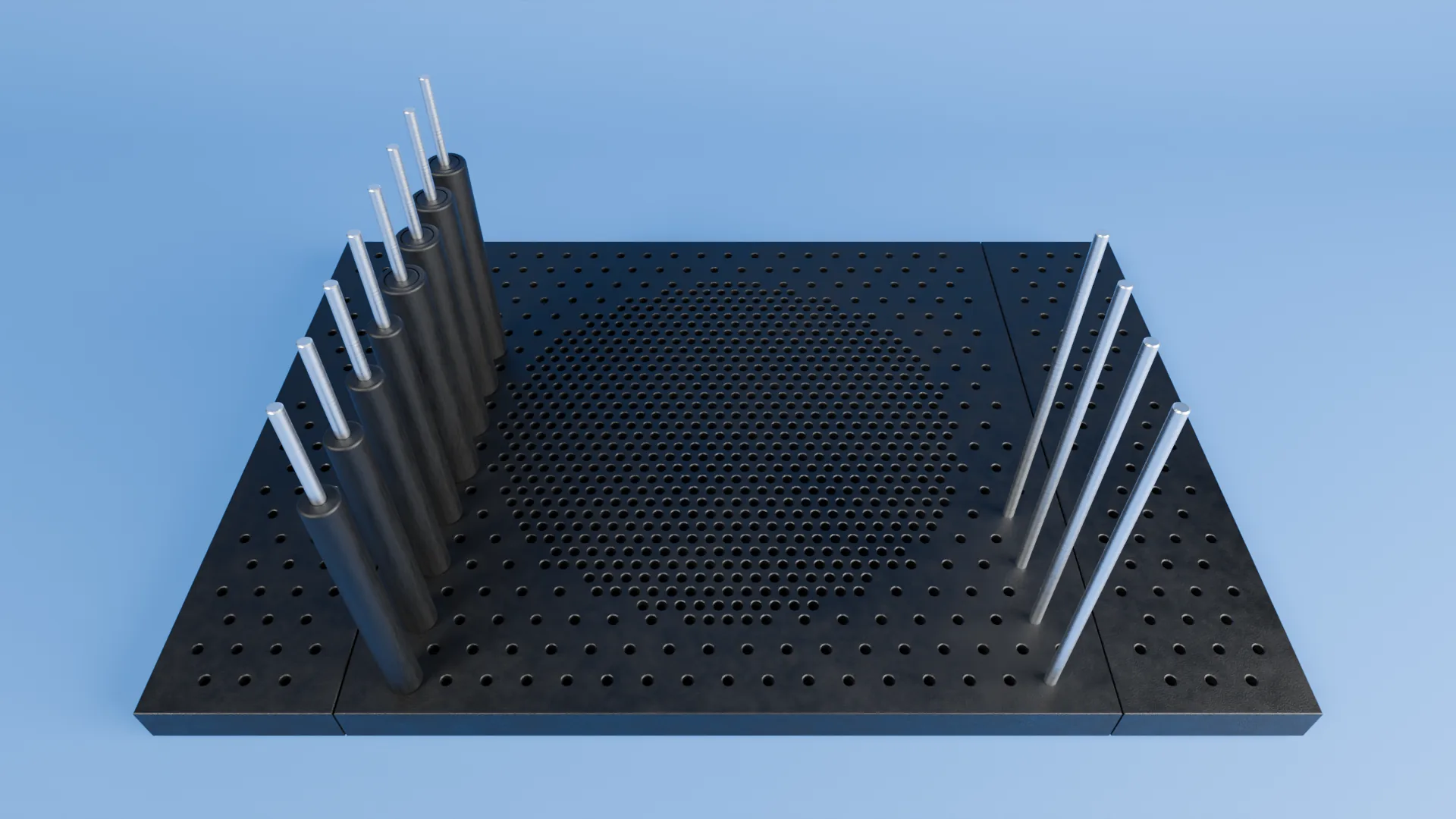

Un panel perforado de policarbonato donde cada barra de acero se convierte en el eje de un agarre distinto. Cambia el poste y cambias el ejercicio: del cilindro grueso y blando al fino y rígido, sin herramientas y sin mover al paciente de sitio.

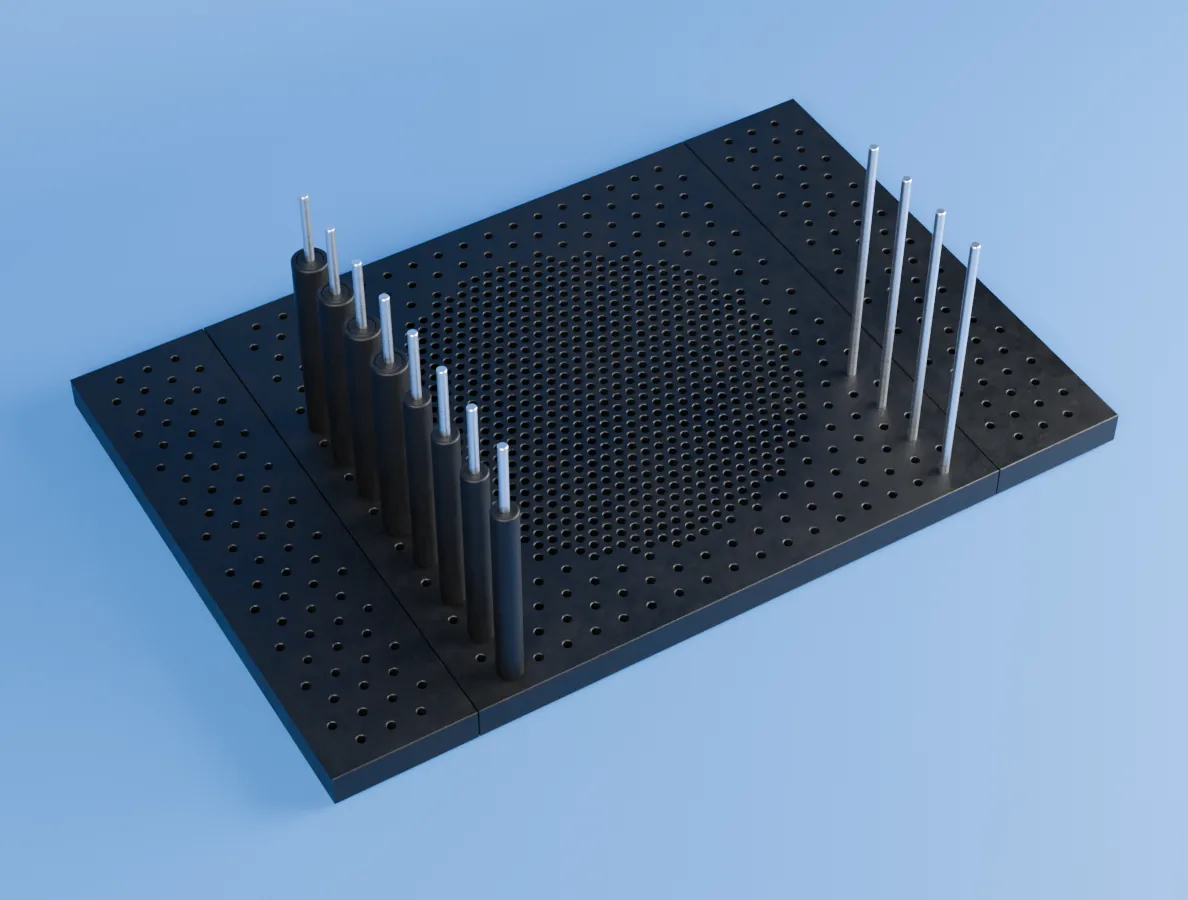

Vista isométrica · panel completo con los doce ejes montadosEl panel no es un tablero con ejercicios impresos. Es una retícula abierta: donde pongas la barra, ahí está el ejercicio.
Cada pieza existe por una razón mecánica o clínica. Esto es lo que entra en una caja.
La base. Una pulgada de espesor para que la barra entre a plomo y se quede donde se puso, sin juego lateral. La retícula no es decorativa: define cada posición válida del ejercicio.
El eje sobre el que se monta todo. Inoxidable porque el panel se limpia y se desinfecta entre pacientes, y porque la barra queda expuesta buena parte de su longitud.
Hace de núcleo del agarre grueso: entra sobre la barra y encima se monta la funda. Es lo que da la firmeza que la funda sola no tendría.
El mismo cuerpo que el rígido, impreso en flexible. Entra en la misma posición y se agarra igual: lo único que cambia es cuánto cede bajo la mano, que es justo lo que se quiere aislar.
No va sobre la barra: va sobre el poste rígido. Lleva el agarre a una pulgada de diámetro y pone una superficie que cede sobre un núcleo que no, que es lo que hace cómodo un diámetro grande.
Glifos dibujados a escala real entre sí
Tres agarres, cada uno más exigente que el anterior. Se pasa de uno al siguiente quitando una pieza, sin cambiar de aparato y sin mover al paciente de sitio.
Barra + poste rígido + funda blanda · Ø 25 mm
El agarre completo: una pulgada de diámetro, con superficie que cede sobre un núcleo que no. Obliga a abrir la mano por entero sin castigar la articulación.
Barra + poste blando · Ø 18 mm
Se quitan la funda y el núcleo. Baja el diámetro y el agarre sigue cediendo: el gesto se cierra y aparece la precisión.
Barra desnuda · Ø 6.35 mm
Sin poste. La pinza fina sobre acero: el gesto más exigente que permite el panel.
Todo el proceso productivo ocurre en un solo taller. Eso mantiene el control de calidad corto y hace predecible el costo por lote.
El policarbonato entra al router. Cada perforación se mecaniza en la misma pasada que el contorno, así la retícula no acumula error.
Los doce postes salen de la granja de impresión: PETG para los rígidos, TPU para los que deben ceder.
Las barras se cortan a 220 mm y se pulen los cantos. Una barra con rebaba no entra limpia en la perforación.
El kit sale completo y probado: se cuenta pieza por pieza y se verifica que las barras entren en la retícula y que los postes y la funda deslicen. Quien lo monta es el terapeuta, en su clínica.
Handwork valida el protocolo de uso con pacientes reales y coloca el panel en su red de fisioterapia.
Este producto no lo fabrica quien lo vende, ni lo vende quien lo fabrica. Dejar por escrito qué aporta cada parte es lo que hace que el reparto después no se discuta.
Criterio clínico y canal comercial
Diseño industrial y fabricación
El costo de fabricación está desglosado partida por partida, a la vista de las dos partes. Sobre ese piso se mueve el sobreprecio y el reparto de la utilidad, en la misma reunión, hasta que el número le cierre a los dos.
Siguiente paso
Diseño, despiece y proceso de fabricación están resueltos. Lo que sigue es acordar el precio de venta y cómo se reparte el margen entre Handwork y Davic Solutions.
